TM4388-FR Manuel technique complet pour moissonneuses-batteuses John Deere 932, 942, 952, 955, 965, 975, 985, 1065, 1068H, 10...
Français

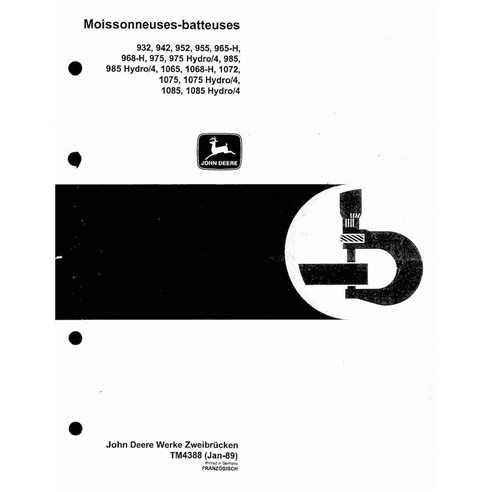

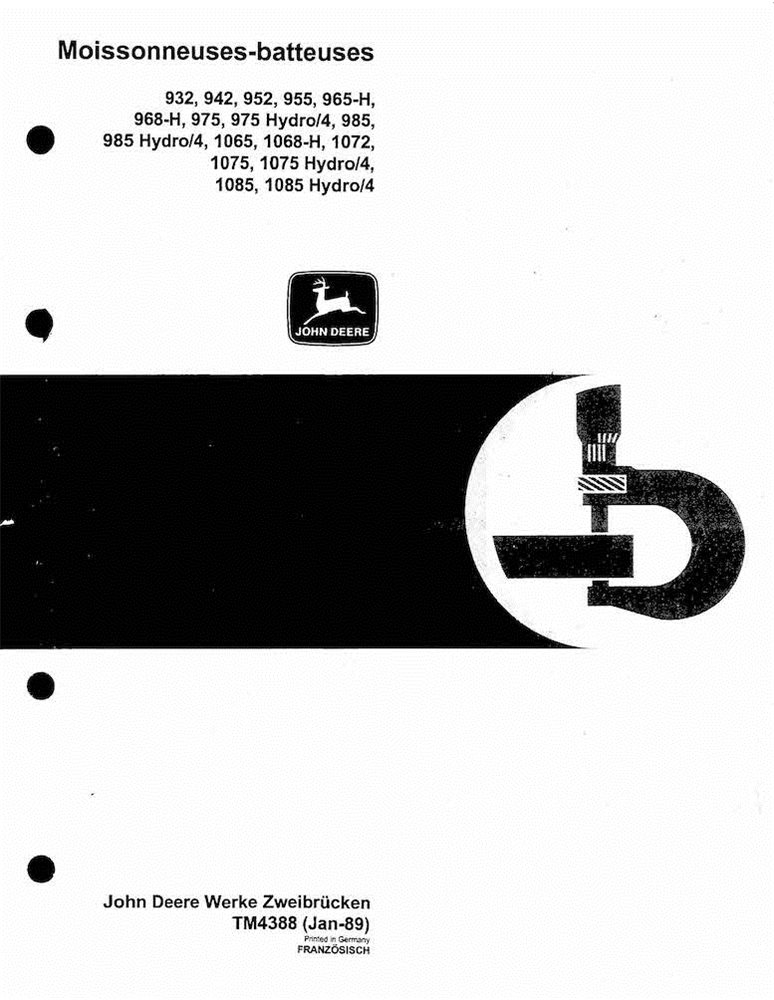

Manuel technique complet pour moissonneuses-batteuses John Deere 932, 942, 952, 955, 965, 975, 985, 1065, 1068H, 1072, 1075,

TM4388-FR
40,90 $
Aucune taxe

Format : PDF

Pages: 1699

Taille du fichier: 82,88 Mo

Langue: Français

Modèles : 932, 942, 952, 955, 965, 965-H, 968-H, 975, 975 Hydro/4, 985, 985 Hydro/4, 1065, 1068H, 1072, 1075, 1075 Hydro/4, 1085, 1085 Hydro/4

JD-TM4388-FR-preview.pdf - 1.76MB
Connectez-vous pour accéder à votre aperçu PDF grat

Essayez avant d'acheter
Connectez-vous ou créez un compte en quelques secondes pour télécharger un aperçu gratuit. Vérifiez la mise en page, le niveau de détail et la qualité du manuel pour vous assurer qu'il correspond à vos besoins.

Créez un compte et rejoignez notre programme de remises cumulatives. Dépensez au moins $29.9 et obtenez 10.00% remise.
Évaluation:
(0)


Table of Contents for TM4388-FR manual

  • Moissonneuses-batteuses 932, 942, 952, 955, 965-H, 968-H, 975, 975 Hydrol4, 985, 985 Hydro/4, 1065, 1068-H, 1072, 1075, 1075 Hydro/4, 1085, 1085 Hydrol4
  • 10 - GENERALITES
    • 00 - Données de réparation et outils spéciaux
    • 05 - Caractéristiques
    • 10 - Inspection avant la livraison, à la livraison et après la livraison
    • 15 - Entretien et graissage
    • 20 - Contrôle et réglage du moteur et de la moissonneuse-batteuse
    • 25 - Dépose et repose d'ensembles
  • 20 - REMISE EN ETAT DU MOTEUR
    • 00 - Données de réparation et outils spéciaux
    • 05 - Culasse, soupapes, arbre à cames et arbres d'équilibrage (moteurs 3179, 4239, 6359)*
    • 06 - Culasse, soupapes et arbre à cames (moteur 6466)**
    • 10 - Bloc-cylindres, chemises, pistons et bielles (moteurs 3179, 4239, 6359)*
    • 11 - Bloc-cylindres, chemises et arbre à cames (moteur 6466)**
    • 15 - Vilebrequin, paliers et volant (moteurs 3179, 4239, 6359)*
    • 16 - Vilebrequin, paliers et volant (moteur 6466)**
    • 20 - Graissage (moteurs 3179, 4239, 6359)*
    • 21 - Graissage (moteur 6466)**
    • 25 - Refroidissement (moteurs 3179, 4239, 6359)*
    • 26 - Refroidissement (moteur 6466) **
    • 27 - Renvoi de l'entrarnement du ventilateur
    • 30 - Distribution (moteurs 3179, 4239,6359)*
  • 30 - REMISE EN ETAT DE L'ALIMENTATION ET DE L'ADMISSION D'AIR
    • 00 - Données de réparation et outils spéciaux
    • 05 - Admission d'air
    • 10 - Alimentation
    • 11 - Filtre à combustible avec séparateur d'eau et pompe d'alimentation électromagnétique à partir du NO. de série 041201
    • 15 - Pompe d'injection Roto Diesel
    • 20 - Pompe d'injection Roosa Master
    • 25 - Pompe d'injection Robert Bosch
    • 30 - Injecteurs Roosa Master
    • 35 - Injecteurs Robert Boscl- , KDEL (21 mm)
    • 40 - Commande de régime
  • 40 - INSTALLATION ELECTRIQUE
    • 00 - Données de réparation et outils spéciaux
    • 05 - Pannes et causes
    • 10 - Eléments de l'installation électrique
    • 15 - Schémas de câblage et faisceaux de câbles
    • 20 - Démarreur (Bosch)
    • 25 - Démarreur (John Deere)
    • 30 - Alternateur (Bosch)
    • 35 - Alternateur (Delcotron)
    • 40 - Correcteur automatique d'assiette (moissonneuses-batteuses "flanc-de-coteau")
  • 41 - INSTALLATION ELECTRIQUE MODIFIEE SUR LES MOISSONNEUSESBATTEUSES A PARTIR DU No. DE SER I E 041201
    • 05 - Faisceaux de câbles et connecteurs
    • 06 - Schémas électrique et de câblage
    • 07 - Contrôle - Circuits individuels électriques
    • 10 - Démarreur
    • 15 - Alternateur
    • 20 - Eléments de l'installation électrique
    • 25 - Dispositif de contrôle du régime
    • 30 - Dispositif de contrôle du rendement - Fonctionnement et contrôles
    • 35 - Dispositif de contrôle du rendement - Remise en état
    • 40 - Frein électromagnétique de transmission
  • 50 - TRANSMISSION
    • 00 - Données de réparation et outils spéciaux
    • 05 - Variateur d'avancement
    • 10 - Posi-Torq
    • 15 - Embrayage et timonerie (MB 932, 942, 952)
    • 20 - Embrayage et timonerie (MB 955)
    • 25 - Embrayage (MB 955-1085)
    • 26 - Embrayage MB 1065-1072 (à partir du no de série 044137)
    • 30 - Revermatic et commande
    • 35 - Transmission hydrostatique
    • 40 - Essieu avant (MB 932, 942, 952)
    • 45 - Boite de vitesses et différentiel (MB 955-1085 Hydro/4)
    • 50 - Commandes finales (MB 955, 965, 975-1085 Hydro/4)
    • 51 - Commandes finales pour la récolte de riz
    • 55 - Commandes finales (MB "flanc-de coteau")
    • 60 - Trains de chenilles
  • 60 - FREINS ET ESSIEU ARRIERE
    • 00 - Données de réparation et outils spéciaux
    • 05 - Frein à main (MB 932, 942, 952)
    • 10 - Frein à main (MB 955-1085 Hydro/4)
    • 15 - Frein à pied (frein à disques agissant sur la boite de vitesses)
    • 16 - Frein à pied (avec cylindre récepteur intégré)
    • 20 - Frein à pied (frein à disques agissant sur les roues avant)
    • 25 - Essieu arrière
    • 30 - Essieu arrière (MB "flanc-de-coteau")
    • 35 - Tirants de l'essieu arrière large
  • 70 - SYSTEME HYDRAULIQUE
    • 00 - Données de réparation et outils spéciaux
    • 05 - Généralités, pannes et leurs causes
    • 06 - Symboles des schémas hydrauliques
    • 10 - Contrôle du système hydraulique
    • 15 - Réservoir d'huile, filtre, conduites d'aspiration et de refoulement
    • 20 - Pompe hydraulique et répartiteur de débit
    • 25 - Pompe double corps
    • 30 - Pompe triple corps
    • 35 - Distributeurs une et trois voies
    • 40 - Distributeur sept voies
    • 41 - Distributeur sept voies à partir du No. de série 041201
    • 45 - Vérins du système hydraulique (jusqu'à un numéro de série déterminé)
    • 50 - Vérins du système hydraulique (à partir d'un numéro de série déterminé)
    • 55 - Accumulateur d'azote du système hydraulique
    • 60 - Direction hydrostatique
    • 65 - Freins hydrauliques
    • 70 - Commande hydraulique d'embrayage
    • 71 - Commande d'embrayage (à cylindre récepteur intégré)
    • 75 - Frein sur boîte de vitesses
    • 80 - Eléments du système hydraulique des MB "flanc-de coteau"
    • 85 - Entraînement hydrostatique du rabatteur
    • 90 - Moteur de l'inverseur
  • 80 - DIVERS
    • 00 - Données de réparation et outils spéciaux
    • 05 - Généralités
    • 10 - Paliers et arbres
    • 15 - Courroies et channes d'entraînement
  • 90 - PLATE-FORME DE CONDUITE ET CABINE
    • 00 - Données de réparation et outils spéciaux
    • 05 - Ventilation
    • 10 - Climatisation
    • 15 - Eléments de la climatisation
    • 20 - Chauffage
  • 95 - PLATE-FORME DE CONDUITE ET CABINE SG2 ( - 044136)
    • 00 - Données de réparation et outils spéciaux
    • 05 - Ventilation
    • 10 - Climatisation
    • 15 - Compresseur de la climatisation
    • 20 - Eléments de la climatisation
    • 25 - Chauffage
    • 30 - Siège du conducteur
    • 35 - Cabine SG2
  • 96 - PLATE-FORME DE CONDUITE ET CABINE SG2 (044137 - )
    • 05 - Ventilation
    • 10 - Fonctionnement de la climatisation
    • 15 - Entretien de la climatisation
    • 20 - Vérification de la climatisation
    • 25 - Compresseur de la climatisation
    • 30 - Eléments de la climatisation
    • 35 - Chauffage
    • 40 - Siège du conducteur
    • 45 - Cabine SG2
  • 100 - PLATE-FORME DE COUPE ET CUEILLEUR
    • 00 - Données de réparation et outils spéciaux
    • 05 - Généralités, pannes et leurs causes
    • 10 - Plate-forme de coupe et commande de lame
    • 11 - Plate-forme de coupe (série 200)
    • 15 - Variateur du rabatteur
    • 20 - Cueilleur à mars
    • 25 - Renvoi d'angle du cueilleur à mars
  • 110 - CONVOYEUR D'ALIMENTATION
    • 05 - Géneralités, pannes et leurs
    • 10 - Entrarnement du convoyeur d'alimentation
    • 15 - Convoyeur avec plate-forme de coupe intégrée
    • 20 - Convoyeur avec plate-forme de coupe à attache rapide
    • 21 - Convoyeur avec plate-forme de coupe à attache rapide (à partir du No. de série 041201)
    • 25 - Entrarnement par channe de la plate-forme de coupe
    • 30 - Inverseur
  • 120 - ORGANES DE BATTAGE ET DE NETTOYAGE
    • 00 - Données de réparation et outils spéciaux
    • 05 - Généralités, pannes et leurs causes
    • 10 - Entrarnement des organes de battage
    • 15 - Batteur, variateur du batteur
    • 20 - Réducteur du batteur (jusqu'au no de série 039866)
    • 21 - Réducteur du batteur (à partir du no de série 039867)
    • 25 - Contre-batteur
    • 30 - Tire-paille, variateur du tire-paille
    • 35 - Secoueur rotatif
    • 40 - Secoueurs, caisson sasseur avec grilles et ventilateur
  • 130 - RECUPERATION DU GRAIN
    • 05 - Généralités, pannes et leurs causes
    • 10 - Entraînement des élévateurs et vis
    • 15 - Vis et élévateur à grain
    • 20 - Vis, élévateur et vis de vidange de la trémie
    • 25 - Vis de répartition et vis de vidange de la trémie
    • 30 - Goulotte de vidange de la trémie
  • 140 - EQUIPEMENTS ADDITIONNELS
    • 00 - Données de réparation et outils spéciaux
    • 05 - Broyeur de paille avec embrayage centrifuge et embrayage électrique
    • 10 - Broyeur de paille avec entrarnement direct
    • 15 - Eparpilleur de paille
Langue
français
Type de document
Manuel technique
Type de machine
moissonneuse-batteuse

Un manuel technique est le guide de référence indispensable pour comprendre, entretenir et réparer les machines complexes. Il va au-delà des simples instructions en fournissant la théorie de fonctionnement de chaque système principal, y compris les composants électriques, hydrauliques et mécaniques.

Principales caractéristiques de cette documentation technique :

  • Logique du système : Explications détaillées du fonctionnement de chaque système sous différentes conditions de charge.

  • Tests et Réglages : Procédures permettant de vérifier que l’équipement fonctionne conformément aux spécifications techniques du fabricant.

  • Schémas détaillés : Diagrammes complets permettant de suivre les circuits et les flux de fluides avec une grande précision.

  • Données des composants : Mesures et tolérances critiques requises pour une maintenance professionnelle.

Ce manuel technique est un outil indispensable pour toute personne souhaitant comprendre en détail la conception de son équipement et ayant besoin de données fiables pour un dépannage avancé et une optimisation des performances.
