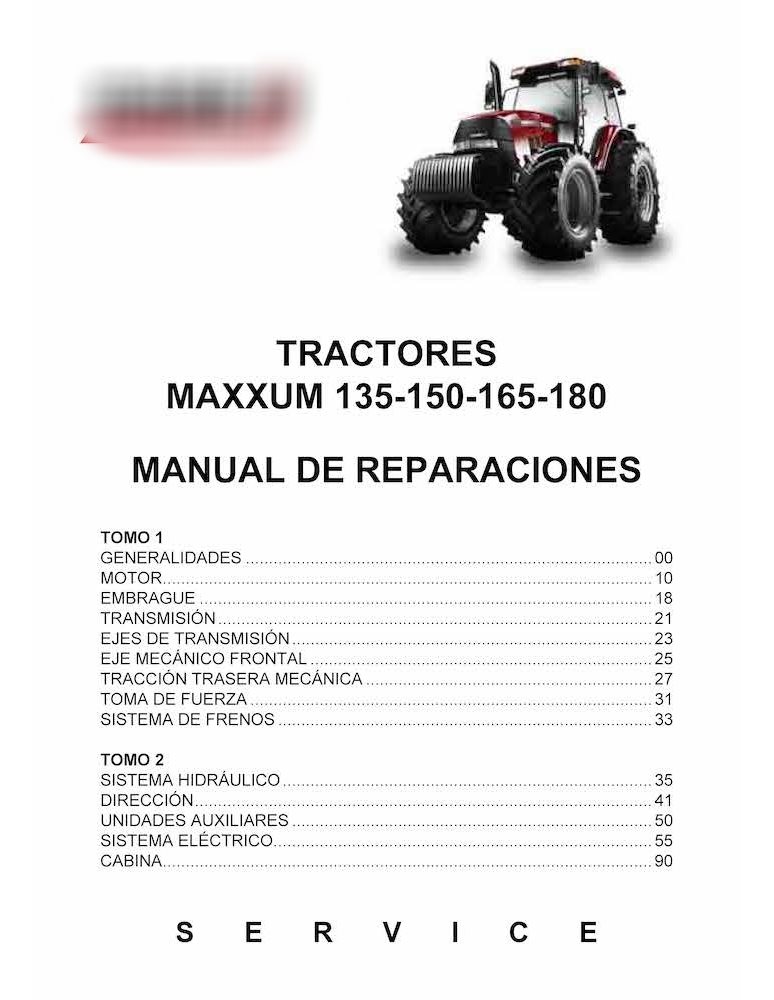

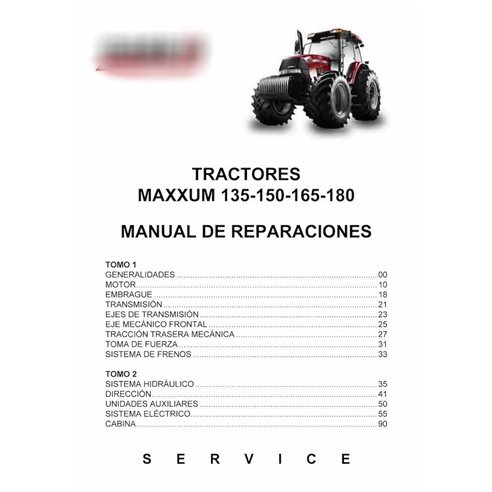

Case Maxxum 135, 150, 165, 180 tractor pdf service manual ES

Table of Contents for CASE-73403961-SM-ES manual

• Capa1
  • TRACTORES MAXXUM 135-150-165-180
  • MANUAL DE REPARACIONES
• Seção 00 - Cap 1
  • INSTRUCCIONES GENERALES
  • NORMAS DE SEGURIDAD
  • PARA EVITAR ACCIDENTES
  • NORMAS DE SEGURIDAD
  • ABASTECIMIENTOS
  • NOTA: Para informaciones detalladas sobre períodos de cambio de fluidos y recomendaciones de mantenimiento, consultar el Manual del Operador del tractor.
• Seção 10 - Cap 1 - A
  • SECCIÓN 10 – MOTOR
  • Capítulo 1 – Motor
• Seção 10 - Cap 1 - B
• Seção 10 - Cap 1 - C
• Seção 18 - Cap 1 - A
• Seção 18 - Cap 1 - B
• Seção 21 - Cap 1 - A
  • SECCIÓN 21 – TRANSMISIÓN
  • Capítulo 1 – TRANSMISIÓN SEMI-POWERSHIFT (RANGE COMMAND)
• Seção 21 - Cap 1 - B
  • Corte Longitudinal de la Transmisión
• Seção 21 - Cap 2 - A1
  • SECCIÓN 21 – TRANSMISIÓN
  • Capítulo 2 – Transmisión Range Command (SEMI-POWERSHIFT) Calibraciones, Detección y Corrección de fallas, Test de Presión y Avance Lento
• Seção 21 - Cap 2 - A2
• Seção 21 - Cap 2 - A3
  • 1. Disponer el tractor para test de presión:
  • (i). Asegurarse de que el freno de mano no esté aplicado.
  • (ii). Instalar el interruptor de diagnóstico Herramienta Nro. 4FT.950 en el conector de diagnóstico blanco del mazo de conductores eléctricos del tractor.
  • (iii). Dar el arranque y colocar el tractor en funcionamiento para calentar el aceite de la transmisión hasta la temperatura mínima de operación de 50°C (122°F).
  • 2. Instalar cinco manómetros adecuados (0-40 bar, 0-600 lbf.pul2), si disponibles, en cada uno de los puntos de test de presión del embrague, localizados en el colector horizontal, bajo el escalón del lado derecho, Figura 54. Ver Figura 53 en lo q...
  • 1. Manómetro, FT8503A con adaptador FT8503-8
  • 2. Adaptador, CASE IH 35-103 (10 – 1,00 mm x 7/16JIC)
  • 3. Manguera (código finis 3936707)
  • 3. Dar el arranque al motor y acceder al modo HJ. Accionar el pedal del embrague y desplazar la palanca de inversión hacia adelante. Soltar el embrague. La letra en la parte superior del mostrador mostrará una "A" , indicando que será energiza...
  • 4. Para seleccionar otros embragues, B, C, D o Y presionar repetidamente el botón de marchas hacia arriba y a continuación presionar el botón de marchas hacia abajo para energizar el solenoide.
  • 5. Se puede controlar la presión con el pedal del embrague. Al presionar el pedal del embrague, los dos dígitos inferiores se alterarán para 0-16, indicando la presión aproximada en bar, desde que el pedal del embrague esté correctamente calibra...
  • 1. Preparar el tractor para el test de presión:
  • (i). Asegurarse de que el freno de mano esté totalmente aplicado y las ruedas calzadas.
  • (ii). Instalar el interruptor de diagnóstico, Herramienta 4FT.950 en el conector de diagnóstico blanco del mazo de conductores eléctricos del tractor.
  • (iii). Dar el arranque y poner el motor del tractor en funcionamiento para calentar el aceite de la transmisión a una temperatura mínima de 50°C (122°F).
  • 2. Instalar manómetros adecuados, Figura 59.
  • 1. Manómetro FT8503A, con adaptador FT8503-8
  • 2. Adaptador CASE IH 35-102 (10-1, 25 mm x 7/16 JIC)
  • 3. Manguera (Código Finis 3936707), 0-40 bar, 0-600 Ibf.pul2), 4 si disponibles, en los puntos de test de presión del sincronizador, localizado en la tapa lateral de la transmisión, Figura 60.
  • 3. Dar el arranque al motor y acceder al modo H1.
  • 4. Accionar el pedal del embrague y situar la palanca de la inversión en avance.
  • 5. Poner el motor en funcionamiento a la rotación de 1100 r.p.m.
  • 6. Cambiar las marchas en H1 para "N", utilizando el botón de marchas hacia arriba.
  • 7. Accionar el botón de marchas hacia abajo para activar todos los solenoides del sincronizador.
  • 8. Cada manómetro deberá indicar 17 ± 1 bar cuando los solenoides estén activados y cero cuando desactivados, Figura 60.
  • 9. Si todos los manómetros presentan lectura baja, verificar falla en el sistema hidráulico de baja presión, ver Sección 35.
  • 10. Si uno o más manómetros presenta lectura correcta y los demás manómetros presentan lectura baja, eso indica que el sistema hidráulico está O.K. y que la falla está en el conjunto de la transmisión. Remover e inspeccionar la válvula solen...
• Seção 21 - Cap 2 - A4
• Seção 21 - Cap 3 - A
• Seção 21 - Cap 3 - B
• Seção 21 - Cap 4 - A
• Seção 21 - Cap 4 - B
• Seção 23 - Cap 1
  • SECCIÓN 23 – EJES DE TRANSMISIÓN
  • Capítulo 1 – Ejes de transmisión
• Seção 25 - Cap 1
  • SECCIÓN 25 – EJE MECÁNICO FRONTAL
  • Capítulo 1 – Eje Mecánico Frontal
• Seção 27 - Cap 1
  • SECCIÓN 27 – TRACCIÓN TRASERA MECÁNICA
  • Capítulo 1 – Tracción Trasera Mecánica
• Seção 31 - Cap 1
  • SECCIÓN 31 – TOMA DE FUERZA
  • Capítulo 1 – Toma de fuerza
• Seção 33 - Cap 1 - A
  • SECCIÓN 33 – FRENOS
  • Capítulo 1 – Frenos del Tractor
• Seção 35 - Cap 1 - A
  • SECCIÓN 35 – SISTEMA HIDRÁULICO
  • Capítulo 1 – Circuitos Hidráulicos
• Seção 35 - Cap 1 - B
  • 1. Bomba del circuito de baja presión y de la dirección
  • 2. Válvula de control de flujo de la dirección
  • 3. Bloqueo del diferencial
  • 4. Solenoide de encastre de la TDF
  • 5. Válvula reguladora de baja presión
  • 6. Solenoide del bloqueo del diferencial
  • 7. Solenoide de la tracción en las cuatro ruedas
  • 8. Válvula PWM del embrague A
  • 9. Válvula PWM del embrague B
  • 10. Válvula PWM del embrague C
  • 11. Válvula PWM del embrague D
  • 12. Válvula PWM del embrague E
  • 13. Válvula de descarga del refrigerador de aceite
  • 14. Refrigerador de aceite
  • 15. Lubricación para el engranaje de accionamiento de la bomba, TDF y eje transversal del elevador
  • 16. Válvula de alivio del circuito de lubricación
  • 17. Actuador-sincronizador de alineamiento elevado y bajo
  • 18. Actuador-sincronizador de retroceso e alineamiento medio
  • 19. Solenoide de retroceso
  • 20. Solenoide de alineamiento medio
  • 21. Solenoide de alineamiento bajo
  • 22. Solenoide de alineamiento elevado
  • 23. Motor de dirección
• Seção 35 - Cap 1 - C
• Seção 35 - Cap 2
  • SECCIÓN 35 – SISTEMA HIDRÁULICO
  • Capítulo 2 – Bomba Hidráulica de Flujo Variable
• Seção 35 - Cap 3
  • SECCIÓN 35 – SISTEMA HIDRÁULICO
  • Capítulo 3 – Bombas de engranajes de desplazamiento fijo
• Seção 35 - Cap 4 - A
  • SECCIÓN 35 – SISTEMA HIDRÁULICO
  • Capítulo 4 – CONTROL ELECTRÓNICO DE ESFUERZO
• Seção 35 - Cap 4 - C
  • Componentes de la válvula dosificadora
  • Componentes de la válvula del control electrónico de esfuerzo
• Seção 35 - Cap 6
  • SECCIÓN 35 – SISTEMA HIDRÁULICO
  • Capítulo 6 – VÁLVULAS DE CONTROL REMOTO CENTRO CERRADO
• Seção 35 - Cap 7
  • SECCIÓN 35 – SISTEMAS HIDRÁULICOS
  • Capítulo 7 – Válvulas de control remoto centro abierto
• Seção 35 - Cap 8
  • SECCIÓN 35 – SISTEMA HIDRÁULICO
  • CAPÍTULO 8 – VÁLVULA AUXILIAR DEL FRENO DEL REMOLQUE.
• Seção 35 - Cap 9
  • SECCIÓN 35 – SISTEMAS HIDRÁULICOS
  • Capítulo 9 – Cilindro auxiliar
• Seção 41 - Cap 1
  • Distribuidor de dirección hidráulica
  • Componentes de dirección hidrostática
  • SECCIÓN 41 – DIRECCIÓN
  • Capítulo 1 – Sistema de dirección hidrostático
• Seção 50 - Cap 1
  • SECCIÓN 50 – UNIDADES AUXILIARES
  • Capítulo 1 – AIRE ACONDICIONADO
• Seção 55 - Cap 1 - A
  • SECCIÓN 55 – SISTEMA ELÉCTRICO
  • Capítulo 1 – Introducción
• Seção 55 - Cap 3 - A
  • NIVELES DE LOS BYTES DEL TABLERO DE INSTRUMENTOS
  • SECCIÓN 55 – SISTEMA ELÉCTRICO
  • Capítulo 3 – Conjunto de Instrumentos Electrónicos
• Seção 55 - Cap 4 - A
• Seção 55 - Cap 6 - A
• Seção 55 - Cap 7 - A
  • SECCIÓN 55 – SISTEMA ELÉCTRICO
  • Capítulo 7 – Sistema de Recarga
• Seção 55 - Cap 8 - A
  • SECCIÓN 55 – SISTEMA ELÉCTRICO
  • Capítulo 8 – BATERÍA
• Seção 55 - Cap 9 - A
• Seção 55 - Cap 11 - A
  • SECCIÓN 55 – SISTEMA ELÉCTRICO
  • Capítulo 11 – Rutinas de Diagnóstico de los Menús H
• Seção 55 - Cap 11 - B
• Seção 90 - Cap 1
  • SECCIÓN 90 – CABINA
  • Capítulo 1 – Cambio del vidrio
• Seção 90 - Cap 2
  • SECCIÓN 90 – CABINA
  • Capítulo 2 – Componentes interiores de la cabina
