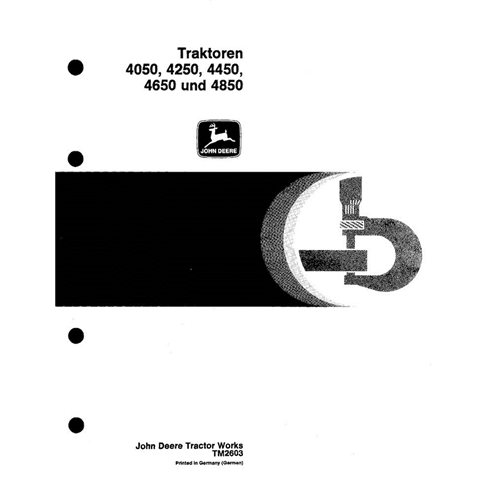

TM2603-DE John Deere 4050, 4250, 4450, 4650, 4850 tractor technical manual DE (TM2603)
German

John Deere 4050, 4250, 4450, 4650, 4850 tractor technical manual DE (TM2603)

TM2603-DE
$32.90
No tax

Format: PDF

Pages: 1057

File size: 71.43 MB

Language: German

Models: 4050, 4250, 4450, 4650, 4850, SN 000000-005510, 005511-006509, 006510-, 000000-009672,009673-, 000000-019804, 019805-028729

JD-TM2603-DE-preview.pdf - 3.7MB
Log in to access your free preview PDF

Try Before You Buy
Sign in or create a quick account in seconds to download a free preview PDF file, where you find "Bookmarks" tab to see the complete table of contents. Review the manual's layout, detail, and quality to ensure it’s exactly what you need.

Create an account and join to our cumulative discounts program. Spend at least $29.9 and get 10.00% discount.
Rating:
(0)


Table of Contents for TM2603-DE manual

  • Traktoren 4050, 4250, 4450, 4650 und 4850
  • INHALT DER EINZELNEN ABSCHNITTE ZUR TRAKTORREPARATUR
  • 15 - AUS- UND EINBAU VON TRAKTOR-KOMPONENTEN
    • 05 - Vorderachse
    • 10 - Traktor-Vorderteil
    • 15 - Traktor-Vorderteil und Motor
    • 20 - Motor
    • 25 - Fahrerkabine
    • 30 - Kupplungsgehäuse
    • 35 - Getriebe
    • 40 - Endantrieb
  • 20 - MOTOR
  • 30 - KRAFTSTOFF- UND LUFTANSAUGSYSTEM
  • 40 - ELEKTRISCHE ANLAGE
    • 05 - Investigator II Warneinrichtung und Digitaltachometer - Reparatur
  • 55 - KRAFTÜBERTRAGUNG (POWER SHIFT-GETRIEBE)
    • 05 - Aus- und Einbau des Fahrkupplungsventilgehäuses
    • 10 - Fahrkupplungsventilgehäuse
    • 15 - Aus- und Einbau des Getriebesteuerventilgehäuses
    • 20 - Getriebesteuerventile und Druckspeicher
    • 25 - Aus- und Einbau der Fahrkupplung
    • 30 - Fahrkupplung und Antriebswellen
    • 35 - Eingangsplanetengetriebe
    • 40 - Reduziergetriebe (4050,4250,4450)
    • 41 - Reduziergetriebe (4650,4850)
    • 45 - Ausgangsplanetengetriebe (4050,4250)
    • 46 - Ausgangsplanetengetriebe (4450)
    • 47 - Ausgangsplanetengetriebe (4650,4850)
    • 50 - Gangschalteinrichtung
    • 55 - Getriebeölpumpe (Ladepumpe)
    • 60 - Zapfwellehantrieb mit mechanischem Frontantrieb
    • 65 - Gestänge der Zapfwellenkupplung - Einstellung
    • 70 - Differential, 4050 (Getr.-Seriennr. 2725- ), 4250,4450, 4650, 4850
    • 75 - Endantriebe (4050,4250,4450)
    • 76 - Endantriebe (4650,4850)
    • 80 - Kraftübertragungselemente für mechanischen Frontantrieb
    • 85 - Frontantriebskupplung
    • 90 - Frontantriebsachse und Endantriebe (4050,4250,4450)
    • 91 - Frontantriebsachse und Endantriebe (4650,4850)
  • 60 - LENKUNG UND BREMSEN
    • 05 - Hilfslenkung
    • 10 - Handbremse
    • 15 - Anhängerbremse
  • 70 - HYDRAULIKSYSTEM
    • 05 - Überdruckventil des Rücklaufölfilters
    • 10 - Ausbau/Einbau - Ventil für hydraulische Sitzverstellung
    • 15 - Ventil für hydraulische Sitzverstellung
    • 20 - Ausbau/Einbau Regelhydraulik - Hubkraftverstärker
    • 25 - Einzelteile - Regelhydraulik (4050,4250,4450)
    • 26 - Einzelteile - Regelhydraulik (4650,4850)
    • 30 - Einzelteile - Zugwiderstandsregelung (4050,4250,4450)
    • 31 - Einzelteile - Zugwiderstandsregelung (4650,4850)
  • INHALT DER EINZELNEN ABSCHNITTE - DIAGNOSE UND TESTS
  • 240 - ELEKTRISCHE ANLAGE - ARBEITSWEISE UND PRÜFUNGEN
    • 05 - Beleuchtungsanlage und andere elektrische Komponenten
    • 10 - Investigator II Warneinrichtung
    • 15 - Investigator II Warneinrichtung und digitaler Tachometer
    • 20 - Radarsystem Trak III
  • 255 - ARBEITSWEISE DES POWER SHIFT GETRIEBES
    • 05 - Mechanische Arbeitsweise
    • 10 - Hydraulische Steuerung
    • 15 - Zapfwelle, Differential und Endantriebe
    • 16 - Prüfungen des Power Shift Getriebes
  • 270 - ARBEITSWEISE UND PRÜFUNGEN DES HYDRAULIKSYSTEMS
    • 05 - Arbeitsweise des Hydrauliksystems
    • 10 - Hydraulikventile
    • 15 - Druckregelventil (Vorrangventil)
    • 20 - Arbeitsweise der Regelhydraulik (4050, 4250, 4450)
    • 25 - Arbeitsweise der Regelhydraulik (4650, 4850)
    • 30 - Diagnose der Regelhydraulik
