TM4390-IT John Deere 932, 942, 952, 955, 965, 975, 975, 985, 1065, 1068H, 1072, 1075, 1075, 1085 combine technical manual - a...
Italian

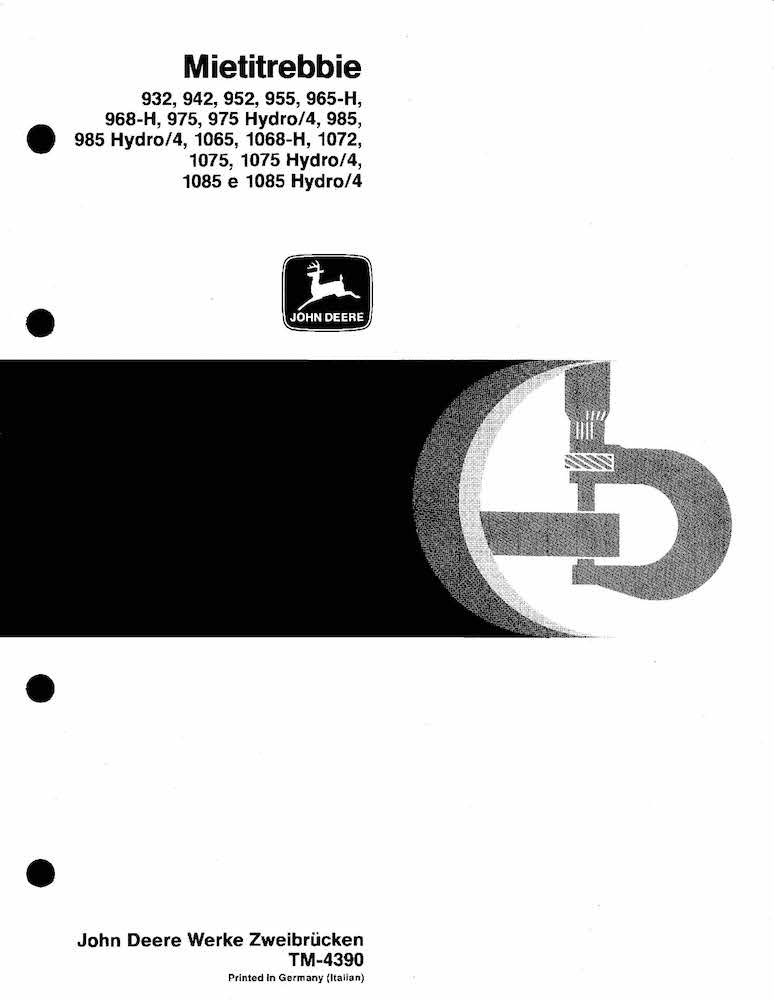

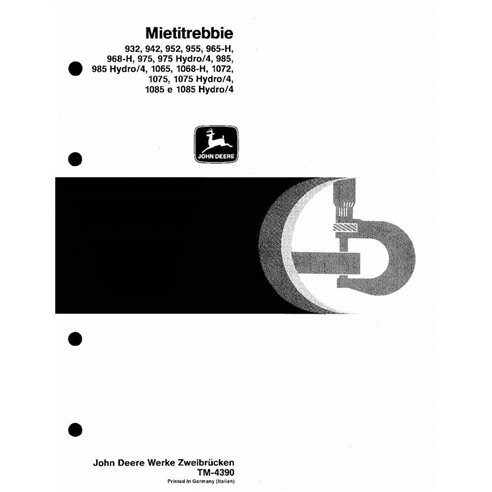

John Deere 932, 942, 952, 955, 965, 975, 975, 985, 1065, 1068H, 1072, 1075, 1075, 1085 combine technical manual - all inclus (TM

TM4390-IT
$40.90
No tax

Format: PDF

Pages: 1495

File size: 57.59 MB

Language: Italian

Models: 932, 942, 952, 955, 965, 965-H, 968-H, 975, 975 Hydro/4, 985, 985 Hydro/4, 1065, 1068H, 1072, 1075, 1075 Hydro/4, 1085, 1085 Hydro/4

JD-TM4390-IT-preview.pdf - 1.67MB
Log in to access your free preview PDF

Try Before You Buy
Sign in or create a quick account in seconds to download a free preview PDF file, where you find "Bookmarks" tab to see the complete table of contents. Review the manual's layout, detail, and quality to ensure it’s exactly what you need.

Create an account and join to our cumulative discounts program. Spend at least $29.9 and get 10.00% discount.
Rating:
(0)


Table of Contents for TM4390-IT manual

  • 932, 942, 952, 955, 965-H, 968-H, 975, 975 Hydro/4, 985, • 985 Hydro/4, 1065, 1068-H, 1072, 1075, 1075 Hydro/4, 1085 e 1085 Hydro/4 Mietitrebbie
  • INDICE
  • 10 - GENERALITA'
    • 00 - Specifiche e attrezzi speciali
    • 05 - Informazioni generali
    • 10 - Ispezione prima della consegna, alla consegna e dopo la vendita
    • 15 - Lubrificazione e manutenzione periodica
    • 20 - Messa a punto della mietitrebbia e del motore
    • 25 - Separazione della mietitrebbia
  • 20 - RIPARAZIONE MOTORE
    • 00 - Specifiche e attrezzi speciali
    • 05 - Testa, valvole, albero a camme e alberi stabilizzatori (Motori 3179, 4239, 6359)*
    • 06 - Testa, valvole e albero a camme (Motore 6466)**
    • 10 - Monoblocco, camicie, pistoni e bielle (Motori 3179, 4239, 6359)*
    • 11 - Monoblocco, camicie, pistoni e bielle (Motore 6466)**
    • 15 - Albero a gomito, bronzine di banco e volano (Mot.3179,4239,6359)*
    • 16 - Albero a gomito, bronzine di banco e volano (Motore 6466)**
    • 20 - Sistema di lubrificazione (Motori 3179, 4239, 6359)*
    • 21 - Sistema di lubrificazione (Motore 6466)**
    • 25 - Sistema di raffreddamento (Motori 3179, 4239, 6359)*
    • 26 - Sistema di raffreddamento (Motore 6466)**
    • 30 - Treno ingranaggi della distribuzione (Motori 3179, 4239, 6359)*
  • 30 - RIPARAZIONE SISTEMI ARIA E GASOLIO
    • 00 - Specifiche e attrezzi speciali
    • 05 - Sistema di aspirazione dell'aria
    • 10 - Sistema del gasolio
    • 11 - Filtro del gasolio con pozzetto della condensa e pompa elettrica di alimentazione dal numero matricola 041201
    • 15 - Pompa di iniezione del gasolio Roto Diesel
    • 20 - Pompa di iniezione del gasolio Roosa Master
    • 25 - Pompa di iniezione del gasolio Robert Bosch
    • 30 - Iniettori del gasolio Roosa Master
    • 35 - Iniettori del gasolio Robert Bosch KDEL (21 mm)
    • 40 - Tiranteria di regolazione della velocità
  • 40 - SISTEMA ELETTRICO
    • 00 - Specifiche e attrezzi speciali
    • 05 - Diagnosi dei difetti
    • 10 - Componenti del sistema elettrico
    • 15 - Schemi di cablaggio e complessi conduttori
    • 20 - Motorino di avviamento (Bosch)
    • 25 - Motorino di avviamento (John Deere)
    • 30 - Alternatore (Bosch)
    • 35 - Alternatore (Delcotron)
    • 40 - Sistema elettrico controllo livellamento ( Mietitrebbie per lavoro sui pendii)
  • 41 - APPARECCHIATURA ELETTRICA MODIFICATA SU MIETITR. DAL N. 041201
    • 05 - Complessi conduttori e connettori
    • 06 - Circuiti elettrici e schemi di cablaggio
    • 10 - Motorino di avviamento
    • 15 - Alternatore
    • 20 - Componenti Sistema Elettrico
    • 25 - Sistema monitor bassa velocità degli alberi
    • 30 - Monitor Harvestrak per mietitrebbia, funzionam., controlli e prove
    • 35 - Monitor Harvestrak per mietitrebbia - Riparazione
  • 50 - TRENO DI POTENZA
    • 00 - Specifiche e attrezzi speciali
    • 05 - Variatore di velocità sul terreno
    • 10 - Variatore di velocità sul terreno Posi Torq
    • 15 - Frizione del motore e tiranteria della frizione (932, 942, 952)
    • 20 - Frizione del motore e tiranteria della frizione (955)
    • 25 - Frizione del motore (da 955 a 1085)
    • 30 - Frizione di inversione marcia, controllo e tiranteria
    • 35 - Trazione idrostatica
    • 40 - Assale anteriore (932, 942, 952)
    • 45 - Trasmissione e differenziale (da 955 a 1085 Hydro/4)
    • 50 - Riduzioni finali (955, 965, da 975 a 1085 Hydro/
    • 55 - Riduzioni finali (mietitrebbie per lavoro sui pendii)
    • 60 - Sistema dei cingoli
  • 60 - FRENI E ASSALE POSTERIORE
    • 00 - Specifiche e attrezzi speciali
    • 05 - Freno di stazionamento (932, 942, 952)
    • 10 - Freno di stazionamento (da 955 a 1085 Hydro/4)
    • 15 - Freni a pedale (disco che agisce sulla trasmissione)
    • 20 - Freni a pedale (disco che agisce sulle ruote anteriori)
    • 25 - Assale posteriore
    • 30 - Assale posteriore (mietitrebbie per lavoro sui pendii)
    • 35 - Supporto a V per assale anteriore largo
  • 70 - SISTEMA IDRAULICO
    • 00 - Specifiche e attrezzi speciali
    • 05 - Informazioni generali, diagnosi dei difetti
    • 06 -Circuiti idraulici e simboli
    • 10 - Prove idrauliche
    • 15 - Serbatoio olio idraulico con filtro, tubazioni mandata e aspiraz.
    • 20 - Pompa idraulica e divisore di flusso
    • 25 - Pompa idraulica in tandem (a doppio ingranaggio)
    • 30 - Pompa idraulica tripla
    • 35 - Gruppi distributori a stelo singolo e a tre steli
    • 40 - Gruppo distributore a sette steli
    • 41 - Gruppo distributore selettivo a sette steli (dal N. 041201)
    • 45 - Cilindri idraulici (fino a un certo N. matricola)
    • 50 - Cilindri idraulici (da un certo N. matricola)
    • 55 - Accumulatori ad azoto
    • 60 - Sterzo idrostatico
    • 65 - Freni idraulici
    • 70 - Comando idraulico della frizione
    • 75 - Freno della trasmissione
    • 80 - Componenti sistema idraulico di livellamento ( mietitrebbie per lavoro sui pendii)
    • 85 - Comando idrostatico aspo e pickup
    • 90 - Motore idraulico per invertitore
  • 80 - VARIE
    • 00 - Specifiche e attrezzi speciali
    • 05 - Informazioni generali
    • 10 - Cuscinetti e alberi
    • 15 - Cinghie e catene di trasmissione
  • 90 - PIATTAFORMA DELL'OPERATORE E CABINA
    • 00 - Specifiche e attrezzi speciali
    • 05 - Ventilazione cabina
    • 10 - Sistema di condizionamento aria
    • 15 - Componenti del sistema di condizionamento aria
    • 20 - Sistema di riscaldamento
  • 95 - PIATTAFORMA DELL'OPERATORE CON CABINA SG2
    • 00 - Specifiche e attrezzi speciali
    • 05 - Ventilazione cabina
    • 10 - Sistema di condizionamento aria
    • 15 - Compressore
    • 20 - Componenti del sistema
    • 25 - Sistema riscaldamento cabina
    • 30 - Sedile dell'Operatore
    • 35 - Cabina SG2
  • 100 - PIATTAFORMA DI TAGLIO E TESTATA PER GRANOTURCO
    • 00 - Specifiche e attrezzi speciali
    • 05 - Informazioni generali, diagnosi dei difetti
    • 10 - Piattaforma di taglio e azionamento lama
    • 15 - Variatore di velocità dell'aspo
    • 20 - Testata per granoturco
    • 25 - Riduttore della testata per granoturco
  • 110 COLLO ALIMENTATORE
    • 05 Informazioni generali, diagnosi dei difetti
    • 10 Azionamento dell'alimentatore
    • 15 Collo alimentatore con piattaforma di taglio integrata
    • 20 Collo alimentatore con piattaforma di taglio Quick-Tach
    • 21 Collo alimentatore con piattaforma di taglio Quick-Tach (Dal N. matricola 041201)
    • 25 Trasmissione a catena - azionamento piattaforma di taglio
    • 30 Invertitore idraulico
  • 120 - SEPARATORE E UNITA' DI PULIZIA
    • 00 - Specifiche e attrezzi speciali
    • 05 - Informazioni generali, diagnosi dei difetti
    • 10 - Azionamento del separatore
    • 15 - Variatore del battitore
    • 20 - Riduttore del battitore
    • 25 - Controbattitore
    • 30 - Variatore del lanciapaglia
    • 35 - Dispositivo a scuotimento incrociato
    • 40 - Scuotipaglia, cassone di pulizia con ventilatore crivelli inferiori e
  • 130 - ELEVATORI, SERBATOIO DEL CEREALE E COCLEE DI SVUOTAMENTO
    • 05 - Informazioni generali, diagnosi dei difetti
    • 10 - Azionamenti degli elevatori e delle coclee
    • 15 - Coclea ed elevatore del grano pulito
    • 20 - Coclea inferiore dei ricuperi, elevatore e coclea superiore
    • 25 - Coclea di livellamento serbatoio cereale, coclea di svuotamento e paletta di scarico
    • 30 - Coclea esterna di svuotamento del cereale e scatola
  • 140 - ACCESSORI A RICHIESTA
    • 00 - Specifiche e attrezzi speciali
    • 05 - Trinciapaglia
Language
Italian
Document type
Technical manual
Machinery type
grain combine
JD-TM4390-IT-preview.pdf - 1.67MB
