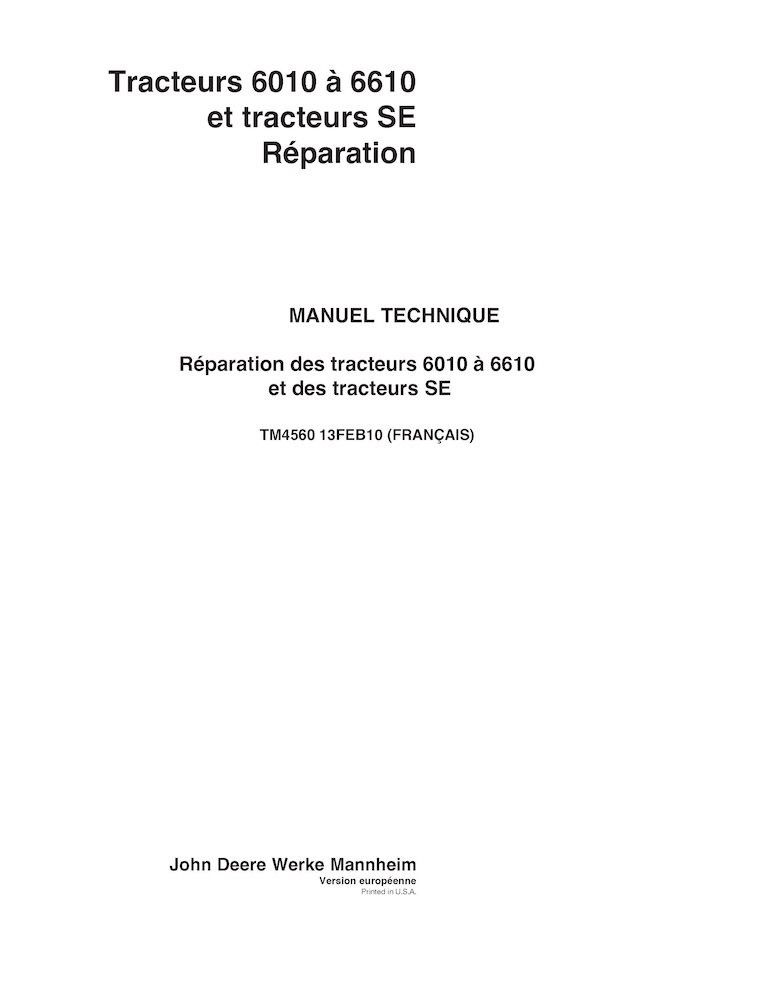

TM4560 John Deere \r\n6010, 6110, 6210, 6310, 6410, 6510, 6610 and SE tractor pdf repair technical manual FR (TM4560)
French

John Deere 6010, 6110, 6210, 6310, 6410, 6510, 6610 and SE tractor pdf repair technical manual FR (TM4560)

TM4560
$50.90
No tax

Item Number: TM4560

Models: 6010, 6110, 6210, 6310, 6410, 6510, 6610, SE6010, SE6110, SE6210, SE6310, SE6410, SE6510, SE6610 Tractors

Format: PDF

Type: Repair technical manual

Pages: 1539

File size: 37.78 MB

Language: French

Date: February 2010

TM4560-preview.pdf - 1.93MB
Log in to access your free preview PDF

Try Before You Buy
Sign in or create a quick account in seconds to download a free preview PDF file, where you find "Bookmarks" tab to see the complete table of contents. Review the manual's layout, detail, and quality to ensure it’s exactly what you need.

Create an account and join to our cumulative discounts program. Spend at least $29.9 and get 10.00% discount.
Rating:
(0)


Table of Contents for TM4560 manual

  • Contenu
  • Introduction
  • Consignes de sécurité
    • Contenu
    • Sécurité
  • Généralités
    • Contenu
    • Caractéristiques
    • Contrôles et réglages
    • Inspection avant livraison
  • Moteur
    • Contenu
    • Pose et dépose des composants
  • Alimentation, admission, refroidissement et échappement
    • Contenu
    • Régulation du régime moteur
    • Circuit d'alimentation
    • Admission
    • Refroidissement
    • Aides au démarrage par temps froid
    • Échappement
  • Installation électrique
    • Contenu
    • Connecteurs
    • Faisceaux
    • Circuit de charge
    • Circuit de démarrage
    • Fusibles, relais et contacteurs
    • Dispositifs de contrôle
    • Composants électriques
  • Boîte Syncroplus
    • Contenu
    • Dépose et repose des composants
    • Dispositifs de commande de la boîte
    • Embrayage Perma Clutch II
    • Boîte de vitesses
  • Boîte Power Reverser
    • Contenu
    • Dépose et repose du module Power Reverser
    • Dispositifs de commande de la boîte
    • Module Power Reverser
    • Boîte de vitesses
  • Boîte AutoPowr
    • Contenu
    • Dépose et repose de la boîte AutoPowr
    • Dispositifs de commande de la boîte
    • Carter d'entrée
    • Carter de sortie
    • Remontage de l'arbre de commande du différentiel
  • Boîtes PowrQuad, PowrQuad Plus et AutoQuad
    • Contenu
    • Dépose et repose des composants
    • Dispositifs de commande de la boîte
    • Module PowrQuad
    • Réducteur gamme rampante
    • Boîte intermédiaire
    • Boîte de gammes
  • Transmissions
    • Contenu
    • Dépose et repose des composants
    • Arbres de transmission et damper
    • Embrayage du pont avant
    • Différentiel
    • Entraînement de la pompe hydraulique
    • Réductions finales
    • Prises de force arrière
    • Prise de force avant
    • Entraînement pour équipement frontal
  • Direction et freins
    • Contenu
    • Direction hydrostatique
    • Vérin de direction
    • Maître-cylindre (sans assistance à commande hydraulique)
    • Maître-cylindre de frein avec assistance à commande hydraulique
    • Maître-cylindre (avec pont avant et frein à disques
    • Freins arrière
    • Frein à main
    • Frein hydraulique de remorque
    • Frein pneumatique
  • Système hydraulique
    • Contenu
    • Commandes
    • Pompe hydraulique et pompe de gavage, système à pression et débit optimisés
    • Pompe hydraulique (système hydraulique à pression optimisée)
    • Soupapes
    • Soupapes sur système hydraulique à pression optimisée
    • Relevage et vérins de relevage
    • Attelage trois points
    • Distributeurs auxiliaires et raccords rapides
    • Distributeur indépendant
  • Divers
    • Contenu
    • Dépose et repose des composants
    • Châssis principal
    • Essieu avant
    • Roues avant et arrière
    • Dispositif d'attelage
    • Suspension de l'essieu, pont avant avec TLS
    • Dispositif d'attelage hydraulique
  • Cabine et arceau de sécurité
    • Contenu
    • Basculement, dépose et repose de la cabine
    • Basculement, dépose et repose de la cabine, tracteurs SE
    • Dépose et repose de la plate-forme de conduite
    • Dispositifs de commandes et de contrôle
    • Éléments électroniques Réglage du relevage
    • Climatisation
    • Chauffage (6010 à 6610)
    • Chauffage (SE-6010 à SE-6610)
    • Cabine
    • Fauteuils
    • Radio
  • Outils spéciaux (à fabriquer soi-même)
    • Contenu
    • Outils spéciaux (à fabriquer soi-même)
Language
French
Document type
Repair technical manual
Machinery type
tractor
